Sistemi di casseforme PERI per un'architettura complessa

1-gen-2015


Cartella stampa

1-gen-2015
Michniów, Polonia
  • Comunicato stampa (IT | DE | EN)
  • 5.081 caratteri (spazi esclusi)
  • 5 immagini in alta risoluzione
  • 47.0 MB
Scarica la cartella stampa

Mausoleo del Martirio dei villaggi polacchi, Michniów, Polonia

In Polonia sta sorgendo un mausoleo per commemorare l'eccidio di massa delle popolazioni del villaggio di Michniów e di altri villaggi polacchi avvenuto durante la seconda guerra mondiale. La costruzione vuole rappresentare il progressivo sgretolarsi di una tipica abitazione del villaggio ed è caratterizzata da numerosi disallineamenti, superfici inclinate e da una marcata impronta lignea sulle superfici in calcestruzzo. Per l'implementazione delle casseforme necessarie alla realizzazione di questo progetto, PERI ha progettato una soluzione in cui è stata ridotta al minimo la quantità di elementi speciali.

Attraverso il progressivo disgregamento dell’abitazione, la complessa struttura del mausoleo vuole simboleggiare il legame esistente tra architettura e storia, diventandone l‘emblema dedicato alle generazioni passate e future. Il museo è collocato all’aperto, sottoponendo così la struttura all’influsso di agenti ambientali e atmosferici; mentre i continui cambi di forma e di inclinazione del tetto e delle pareti rendono visibile la progressiva perdita della sua forma e il suo processo di sgretolamento, che la riduce ad „un mucchio di sabbia e ghiaia“. Per la realizzazione di un'architettura così particolare, l’impresa esecutrice aveva necessità di studiare una soluzione completa ed economicamente conveniente. Perciò l’attenzione degli ingegneri di PERI in fase di progettazione si è focalizzata sull’impiego di sistemi di casseforme disponibili a noleggio.

 Realizzazione della particolare struttura architettonica

Per le pareti sandwich, che hanno uno spessore che raggiunge i 150 cm ed inclinazione molto accentuata, la cassaforma a telaio TRIO è risultata la soluzione ottimale in quanto permette operazioni di armo semplici e veloci.

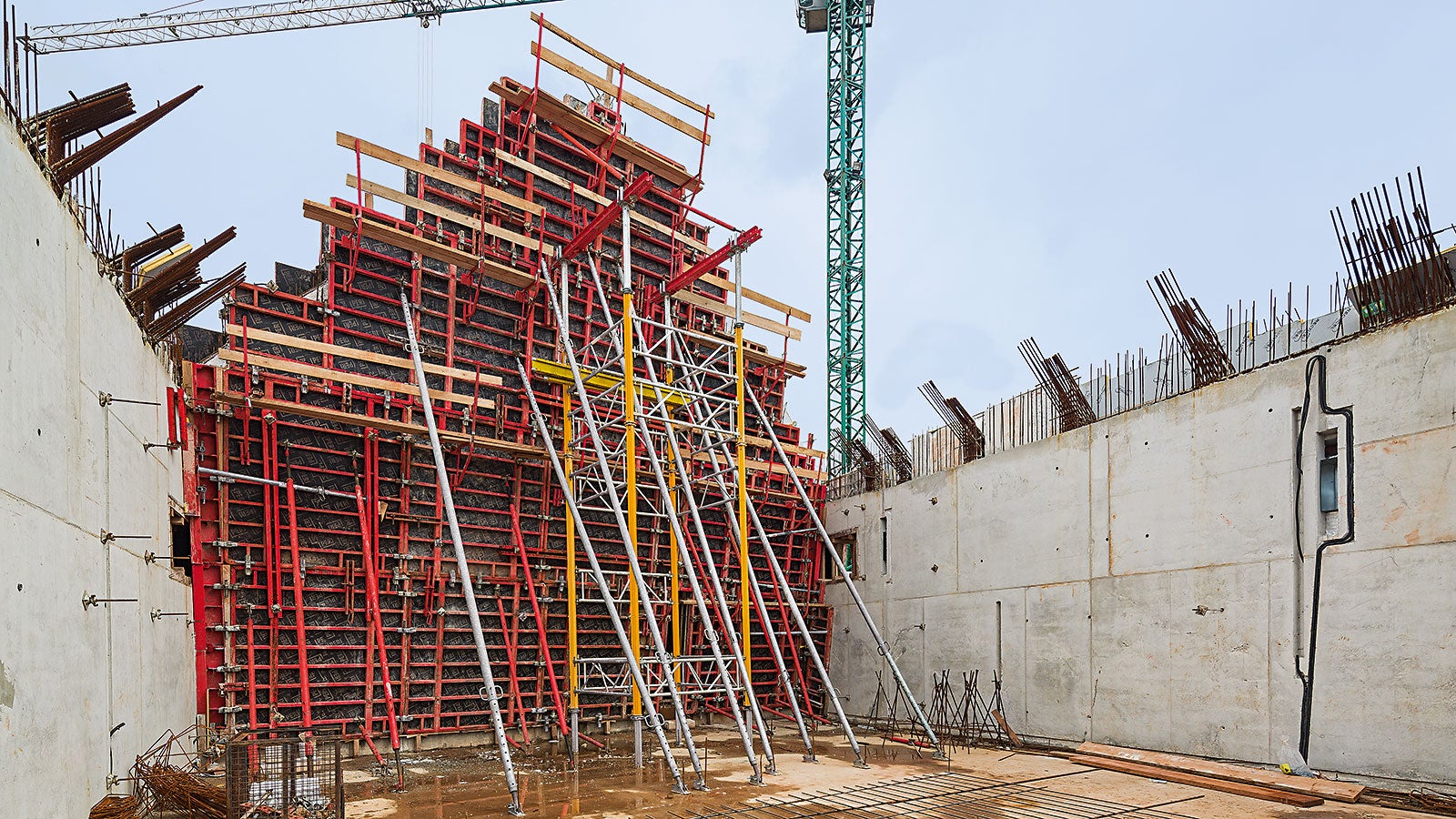

Per le pareti in cemento armato più alte, in gran parte oblique, sono stati abbinati elementi TRIO standard di diverse dimensioni a puntelli di sostegno e controventatura, dove necessario.

Per sovrapporre gli elementi a telaio Trio e ottenere unità di cassaforma di grandi dimensioni con altezza fino a 5,40m è stata utilizzata la sola morsa BFD – le unità potevano così essere movimentate con un solo tiro di gru.

Anche per il getto dei solai, che hanno uno spessore di 80 cm, PERI ha elaborato un progetto ad hoc, prevedendo la combinazione di travi VT20 con correnti metallici SRU (componenti del sistema modulare VARIOKIT) disponibili a noleggio: ciò ha permesso di realizzare senza problemi solette con inclinazioni comprese tra i 40° e i 50°.

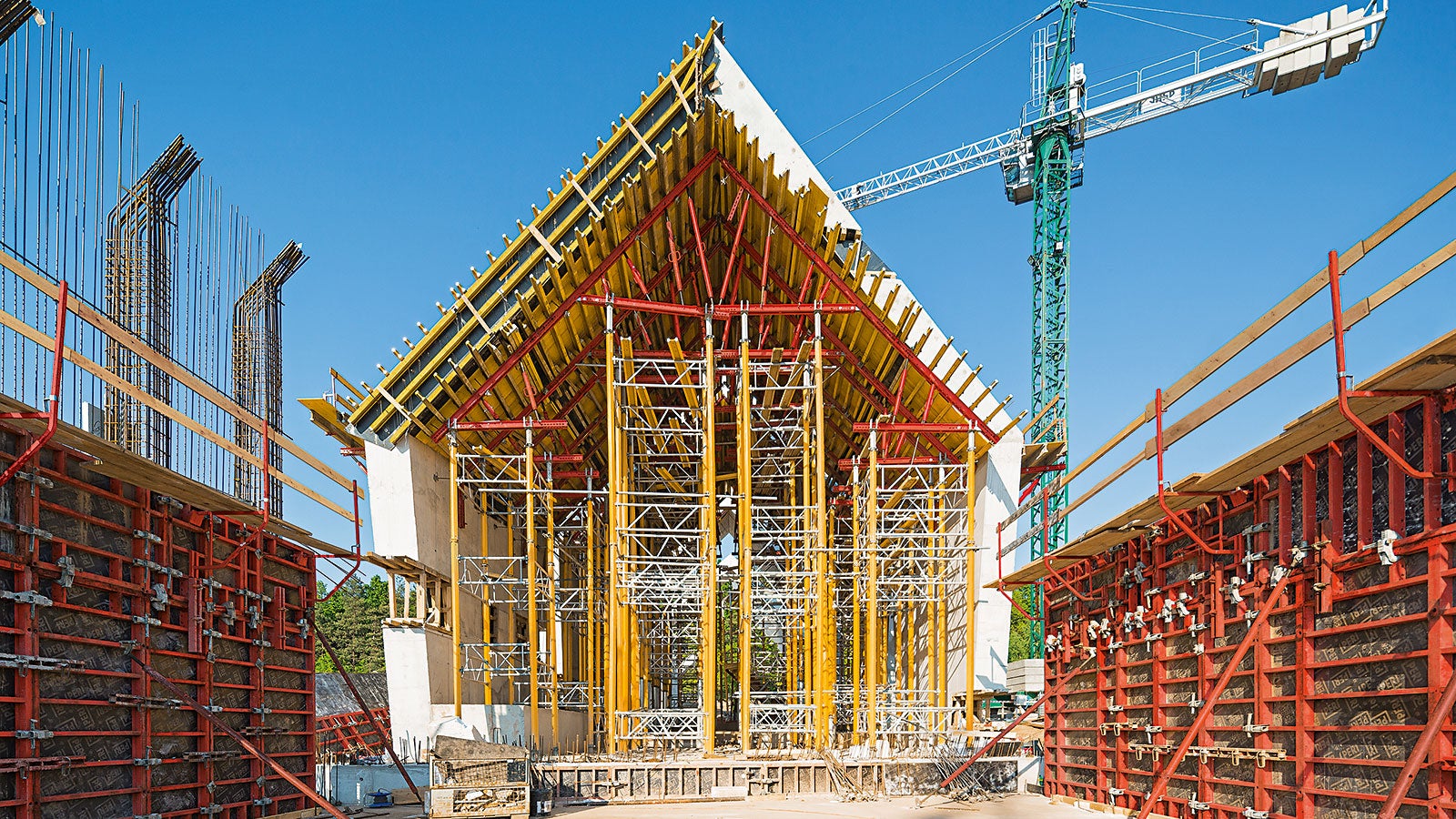

Torri MULTIPROP in abbinamento a correnti SRU e puntoni SLS hanno formato l’impalcatura di sostegno per i solai, raggiungendo un’ altezza di 15 m. Grazie alla loro notevole flessibilità ed elevata capacità di carico queste torri si sono dimostrate la soluzione ideale per il progetto: la struttura ha potuto infatti essere facilmente adattata alle diverse altezze da terra delle solette.

Il collaudato sistema di casseforme a telaio TRIO, che richiede operazioni di cantiere ripetitive, ha dato la possibilità al team di cantiere di lavorare a ritmi molto sostenuti, traendone grande vantaggio nella realizzazione di una struttura così complessa.

Singolare finitura delle superfici in calcestruzzo

Un’ulteriore caratteristica della costruzione è rappresentata dalla finitura superficiale del calcestruzzo delle pareti e dei solai, che ricorda l’impronta del legno.L’impresa incaricata dell’esecuzione dei lavori ha scelto un approccio inusuale per la realizzazione di questa finitura: in considerazione della disposizione molto complessa delle pareti sandwich e delle solette inclinate, che spesso vengono attraversate da installazioni di varia natura, il team di cantiere ha realizzato l‘impronta impiegando uno speciale intonaco e un particolare rullo con matrice.

La qualità delle superfici in calcestruzzo precedentemente realizzate era quindi di importanza fondamentale per il risultato finale. La cassaforma a telaio TRIO ha reso possibile realizzare superfici perfettamente lisce e regolari, che hanno costituito base ottimale per la successiva finitura del calcestruzzo.

Soluzione su misura con pochi elementi speciali

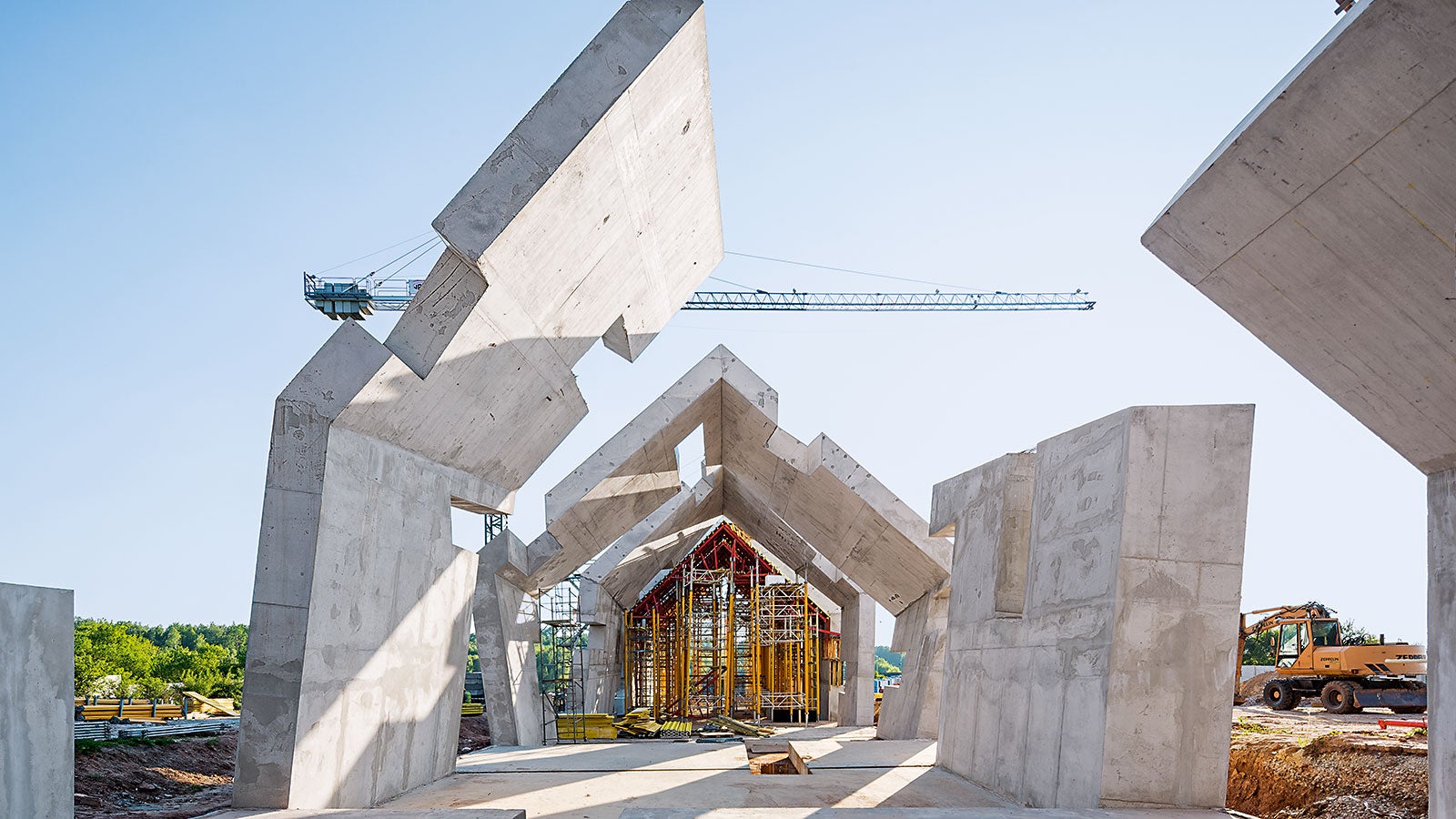

I profondi disallineamenti delle pareti e del tetto hanno rappresentato una grande sfida per il team di cantiere. Per la realizzazione di questa particolare struttura gli ingegneri PERI hanno progettato una soluzione su misura, che prevedeva una combinazione tra casseforme ed impalcature ma con un numero molto limitato di elementi speciali. Una progettazione così precisa e la grande esperienza del team PERI si sono rivelate di grande importanza per l'intero processo di costruzione. La grande professionalità e il supporto tecnico messi a disposizione da PERI, dalle prime fasi del progetto fino alla conclusione dei lavori, ha reso possibile la realizzazione di questa struttura così complessa in tempi molto brevi e senza problemi.
